Pokrywa Aluminiowa - wykonanie własne

[loccutus]

Dość Płytko... - nadbudówka troszkę zepsuje efekt końcowy pokrywy... Moeller dobra rzecz, ale co by nie było do celów akwarystycznych nie była stworzona. Jak się uprzeć to się to wykorzysta aczkolwiek jeśli znasz SKALARa no to sam wiesz co będzie pasowniejsze. Jeśli przewidziałeś tam statecznik z interface 1-10V, do tego jakieś nocne LEDy, to masz możliwość stworzenia scen oświetleniowych włącznie z bajerem typu "słuchajcie ryby dzisiaj mamy słoneczny dzień, a na jutro przewidujemy delikatne zachmurzenie" - właśnie siedzę nad softem z taką funkcją - oczywiście oprócz tego wspomnieć trzeba o całej reszcie typu pomiar temperatury, sterowanie grzałkami, pomiar pH i sterowanie zaworem butli itd..
Płyta główna jest nieco duża - wymiary ma takie jak podałem. Jeśli wywalić trafo to całość zrobi się bardziej płaska.



Tak to mniej więcej wygląda - muszę kiedyś się zebrać i przerysować to na SMD - będzie o co najmniej 25% mniejsze.

[TURYSTA]

Leszku zrób jakiś patent aby przekaźnik na ogrzewanie tak nie trzaskał. Jeśli Kaloryfer Skalar-a wsadził by sobie do pokrywy to nieźle by to grzmociło.Efekt panika wśród ryb. Mam skalara na zewnątrz w magicznym pudełku ale ten trzask mnie .......... wiesz co.

[loccutus]

Ale ty masz chyba stycznik że tak wali. - Jeśli grzałek jest mniej niż 300W można nie dawać przekaźnika - wysterować prosto z wyjścia G. Lub szukać cichych przekaźników - np. przekaźnik RM84 - ledwo cyka.. http://www.tme.eu/przekaznik-interfejso ... c00ld.html

[Andrew72]

Ja dla twórców Skalara mam bardzo bardzo bardzo duże uznanie.
Jest to rzecz super i w ogóle. Ja jestem zbyt stary i zbyt praca pochłonięty żeby chociaż próby w programowaniu mikrokontrolerów zrealizować. Aczkolwiek jest to moje niespełnione marzenie. Może w czasie emerytury . Moja elektronika zakończyła się na układach typu UCY 7400 .... . Z Mellera wycisnę co się da na maksa. .
Stateczniki jak wcześniej pisałem są sterowalne 0-10V.

[loccutus]

No to byłby niezły bajer, zwłaszcza jeśli (tego nie wiem) można łączyć wejścia sterujące równolegle. A mikroklocki AVR są prostsze niż wielu się zdaje z tym że mają jedną wadę - strasznie wciągają.

[Andrew72]

Będę mógł jednym wyjściem 0-10 wysterować wszystkie stateczniki, Mogę zrobić kombinację z przekaźnikami żeby tylko niektóre wysterować. Ale to jest zabawa na długie noce .

A tera mam do was pytanie jako do osób obiektywnych lub mniej
Otóż akwarium stoi w pokoju moim gościnnym. W tym pokoju mam zrobioną linie świetlną LED RGB jest to sterowane za pomocą pilota. Mogę ustawić 16 kolorów z 3 poziomami jasności w tym biały lub inne kombinacje typu powolna tęcza.
Czy byście podłączali pod tą dekoracje świetlną oświetlenie w akwarium to co nazywałem nocnym. Jeszcze trochę taśmy RGB mi zostało i tak się zastanawiam. Co wy na to?
W załączeniu fotki

cdn..

[Andrew72]

cd..

[TURYSTA]

Ja bym zrobił sterowanie emitujące świt,wschód ,zachód słońca,zmierzch ,poświta księżycowa.
Niezły bajer pisałem o tym w dziale oświetlenie led i w dziale tanie sterowanie.
O i pisać umie, diody dobrać tez, to o tyle brakuje już mi sterownika do tej funkcji.
Na rgb spokojnie się to da zrobić +sterownik.

[loccutus]

Chcesz obiektywnej wypowiedzi ? - - to Ty masz sie z tym czuć dobrze - jak Ci się podoba to załóż

[TURYSTA]

Zobacz sam może Ci się spodoba
http://www.youtube.com/watch?v=ppVPqgzkVGI

[Andrew72]

Wydaje mi się, że to mogło by być ciekawie. Bo gdy podstawowe oświtlenie by sie nie świeciło. To w akwarim by była poświata jak ogólna w pokoju. Ale efkt uboczny to taki że gdy wyłącze juz dekoracje to i wyłączy się w akwarium. (nie bedzie się świecić przez całą noc).

TURYSTA : Niezłe , podoba mi sie.

PS. Naszczęście mam czas i nikt mnie nie goni , nie to co w robocie

[kawal62]

Andrzej pospawaleś? Jak wyszlo ? Przed malowaniem będziesz trawil ? pozdrawiam

[Andrew72]

Andrzej pospawaleś? Jak wyszlo ? Przed malowaniem będziesz trawil ? pozdrawiam

Własnie jadę odebrać z malowania proszkowego. Niebawem wkleje fotki.
Ja osobiście nie trawiłem. Ale zakład malaski jakieś czyszczenie chemiczne robił (chyba ze 4 różne kompiele). Nie znam się dokładnie na tej technologi malowania.
Zapłace 90zł (potwierdzone) za 3m2.

[Andrew72]

Kontynuuję wątek.

Na początku małe wyjaśnienia co do lutowania.
Po otrzymaniu lutu zrobiłem próbę na kawałkach aluminium. Gdy powierzchnia aluminium jest nagrzana powyżej 400 C lutowanie idzie idealnie. Potem zacząłem lutować elementy pokrywy. Niestety pokrywa jest zbyt dużym elementem aluminiowym, aby można było to nagrzać do odpowiedniej temperatury. Mój palnik domowy pomimo ustawienia na maksa był za słaby, 15 minut trwało aż nagrzałem element tak, że dało się lutować. Po drugim lucie zrezygnowałem gdyż bym musiał dokupić gaz. Więc wziąłem już wszystkie części dopasowane do warsztatu i w ciągu 30 min miałem wszytko pospawane jak należy zapłaciłem 50 zł. Kasy naprawdę niewiele i warto było tym tropem iść od samego początku lub też zastosować klej do aluminium, tą drogę wybrał kolega KOWAL62 . Ja wybrałem spawanie ze względu na temperaturę wypalania farby proszkowej.

A teraz kilka fotek

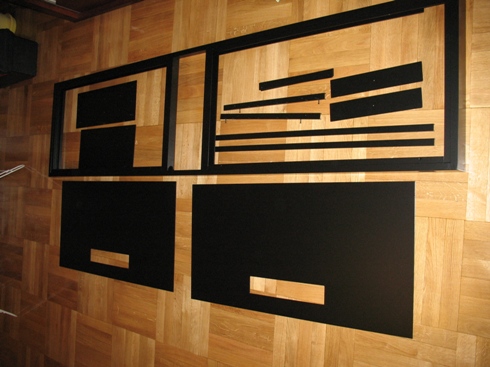

1. przedstawia pomalowane elementy metodą proszkową

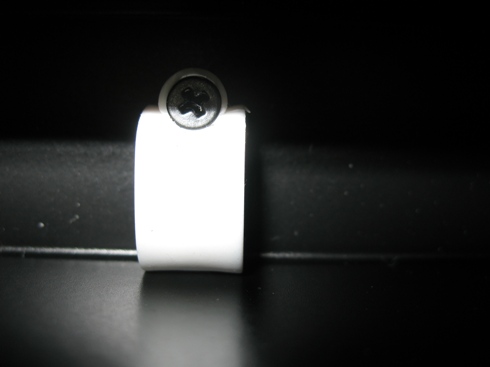

2. uchwytu kablowe wewnątrz profili
3. miejsce stateczników przed okablowaniem

CDN

[Andrew72]

Następne fotografie 2,3 przestawia oświetlenie LED, które głownie funkcję oświetlenia nocnego będą realizować. Mogą też funkcje oświetlenia pełnić lecz po zmontowaniu świetlówek okazuje się to zbyteczne. Mam możliwość zrealizowania 3 trybów : 2szt LED ,4 szt. LED i całościowo 6 szt. LED. Diody LED – chłodne, innych parametrów ledów nie znam i nie zabiegałem żeby je poznać, gdyż ilość ich jest znikoma.

A teraz następnych kilka fotek
1. Miejsce stateczników po okablowaniu
2. LED 2 szt. oświetlenie NOCNE

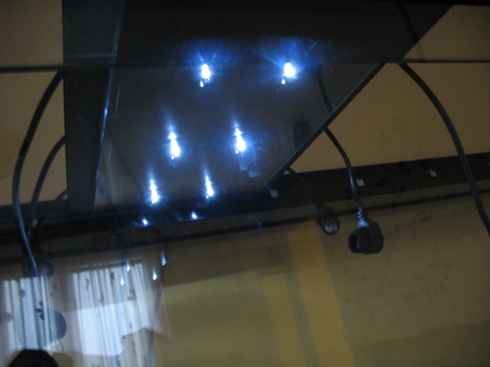

3. LED 2+4 szt. oświetlenie NOCNE

CDN...
